Калибровка толщинамера Richmeters GY910

Калибровка толщинамера Richmeters GY910
Технические характеристики

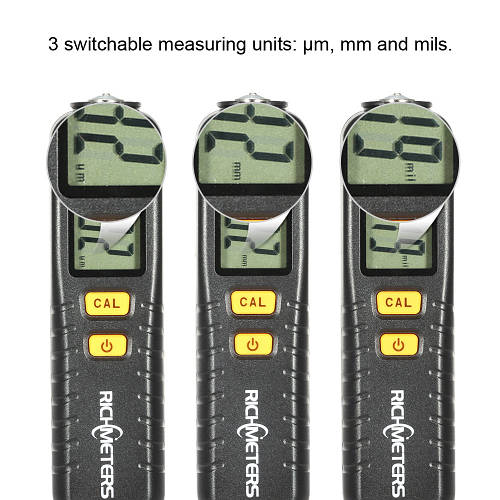

' Название: Richmeters GY-910 Принцип измерения: электромагнитная индукция (для Fe) и эффект вихревых токов (для N Fe) Единицы измерения: мк (микрон), мм (миллиметр), мил (миллидюйм) Диапазон измерений: 0 — 1300 мк (0 — 51.2 мил) Шаг измерения: 1 мк (0.03 мил) Отклонение: ± (3 % + 1 мк); ± (3 % + 0.039 мил) Точность: 0 — 999 мк (1 мк), 1000 — 1300 мк (0.01 мм) Калибровка: абсолютная, относительная Минимальный радиус кривизны вогнутой поверхности: 25 мм Минимальный радиус кривизны выпуклости поверхности: 1.5 мм Минимальный радиус измерения площади: 3 мм Минимальная толщина базовой поверхности: 0.5 мм (для Fe) и 0.3 мм (для N Fe) Источник питания: батарейки типа «AAA» 1.5 В 2 шт. Условия эксплуатации: — При температуре 0 — 40 ℃ (32 — 103 ℉) — При относительной влажности 20 — 90 % — При отсутствии сильных магнитных полей — Температура хранения: -20 -70 ℃ (4 — 158 ℉) Габариты и вес: 117 х 30 х 22.5 мм, 65гр. Материал: ABS-пластик, силикагель
Установка нуля N Fe
Как написано в инструкции, тестирование покрытий магнитных и немагнитных материалов производится разными зондами, поэтому при смене материалов нужно обнулять девайс, выглядит это так: В режим обнуления вход осуществляется долгим нажатием на кнопку CAL на включенном устройстве. 1) На экране появится H 0, а слева мелким шрифтом — надпись Zero (Ноль) 2) Нажать на кнопку ON/OK -> отобразится число 8888 3) Очень-очень медленно приложить к зонду голую алюминиевую пластину 4) Дождаться, как вместо 8888 появится 0 — > нажать ON/OK
Аналогично: Fe 1) На экране появится L 0 2) Нажать на кнопку ON/OK -> отобразится число 8888 3) Очень-очень медленно приложить к зонду голую стальную пластину 4) Дождаться, как вместо 8888 появится 0 — > нажать ON/OK Потом выключить устройство и снова включить.
Калибровка
Перед тем, как производить точные измерения, зонд необходимо откалибровать, для этого в комплекте имеется стальная и алюминиевая пластины, и 5 эталонных пластинок, разных толщин. Режимов калибровки в приборе соответственно тоже два — для магнитного зонда (FE) и НЕмагнитного зонда (N FE). Чтобы перейти в режим калибровки для FE (стальной пластины), нужно, как написано в инструкции, на уже включенном толщиномере 6 раз подряд нажать кнопку CAL, на экране высветится L 0 (0 мкм), слева же появится надпись CAL, после этого все дальнейшие действия будут подтверждаться однократным нажатием кнопки ON/OK. 1) Нажать ON/OK -> на экране появится трёхзначное число (на картинке справа) 2) Приложить зонд к голой стальной пластине 3) Как только значение стабилизируется, нажать ON/OK 4) На экране появится уже L 50 (на картинке слева) 5) Нажать ON/OK -> на экране появится трёхзначное число (на картинке справа) 6) Приложить зонд к стальной пластине, покрытой комплектной плёнкой 50мкм 7) Как только значение стабилизируется, нажать ON/OK 8) На экране появится L 100 (на картинке слева) 9) Нажать ON/OK -> на экране появится трёхзначное число (на картинке справа) 10) Приложить зонд к стальной пластине, покрытой комплектной плёнкой 100мкм … и так далее вплоть до 1500. Принцип понятен. Чтобы получить покрытие 1250 и 1500мкм, нужно скомбинировать две плёнки 1000+250, и 1000+500.
